設備簡介：

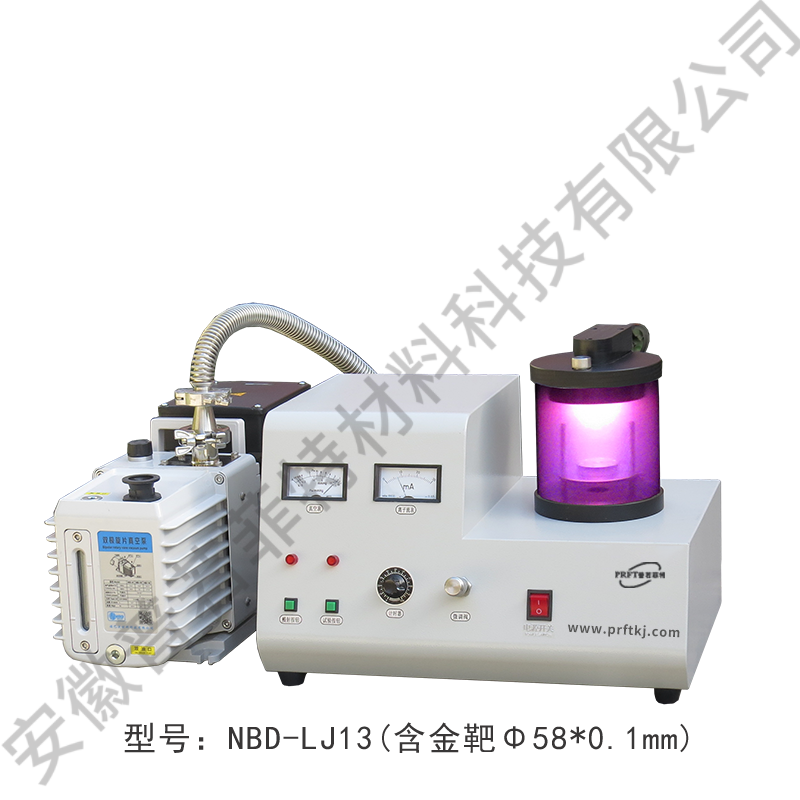

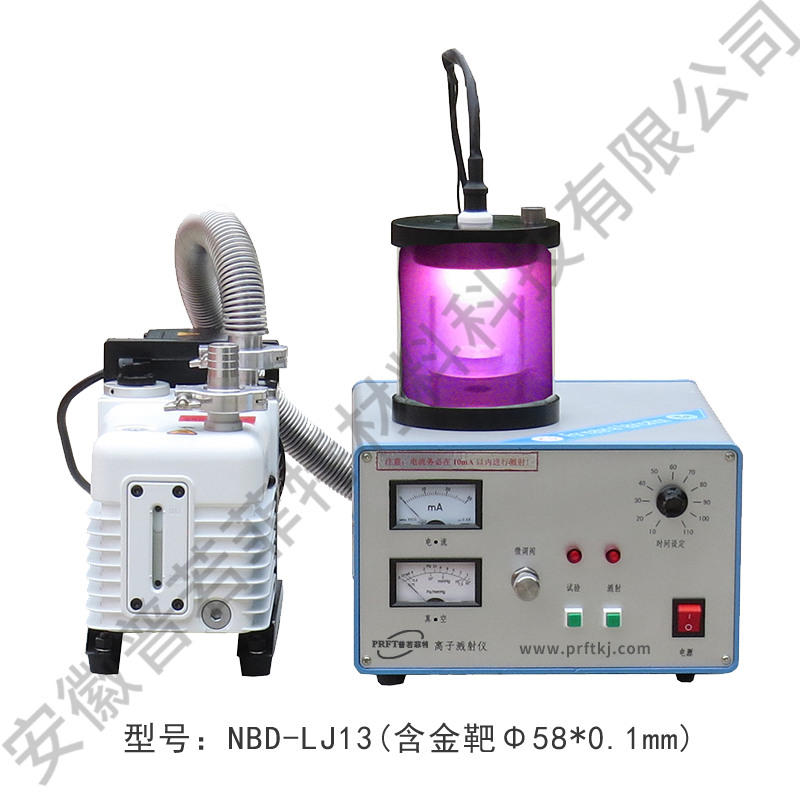

    PLJ13離子濺射儀為掃描電鏡制作樣品而設計，結構簡單、操作使用直觀方便等特點。不需要很高的真空度就可以對掃描電鏡樣品進行離子濺射，可作為掃描電鏡樣品鍍膜的基本設備。

設備特點：

   1、采用4C靜音真空泵，各方面降噪，提升實驗感受；

   2、標配樣品室真空表和濺射電流表，實時顯示和監控儀器狀態；

   3、邊緣橡膠密封圈，長期使用不會出現影響樣品濺射室真空度的玻璃鐘罩“崩邊”現象。

   4、配置濺射電流控制器和微型真空氣閥。結合自動控制電路，輕松控制真空室壓強、電離電流，并可任意選擇所需電離氣體，以獲得很好的鍍膜效果；

   5、標配Φ58mm x 0.12mm 大尺寸純金靶，濺射范圍更大；

濺射速度：

    一般來說，用于掃描樣品時金屬的厚度為100-300?,采用經驗法測定厚度，可由下面的公式得到d = KIVT‘其中： d：是鍍膜厚度(單位?)，K：是常數，取決于濺射金屬和所充氣體(采用金靶和氬氣時K為0.17，金靶和空氣K為0.07)，此時靶與樣品之間的距離I： 是等離子流(單位mA)

V：是所施電壓(單位kv)，T”是時間(單位s)。

    例如采用金靶和氬氣，l為8mA,T為100秒，V為1KV，則, d = KIVT = 0. 17×8×l×100 = 136?

即每秒1.36?，濺射速度依賴于濺射系統本身的清潔程度，因此保護工作室的清潔十分重要。

    其它金屬靶的濺射速度，例如鉑靶大約是金靶一半的速度，金一鉑靶則具有與金靶非常接近的濺射速度。

注意事項：

      1、靶材的更換

先拔下濺射蓋板上高壓和地線插頭，拿下濺射蓋板，松開三只頂絲，拿下保護板，然后擰下壓環就可以更換新靶。

    2、真空工作室清洗

腔體工作室用無水乙醇、丙酮清洗，以保證系統能正常工作。

    3、針閥使用

針閥關閉后再反向擰兩圈，以防止針閥長時間不用出現閥針回彈不靈活的現象。如遇到打開針閥時不向工作室放氣，請將針閥鈕擰到底后再重新打開即可。
