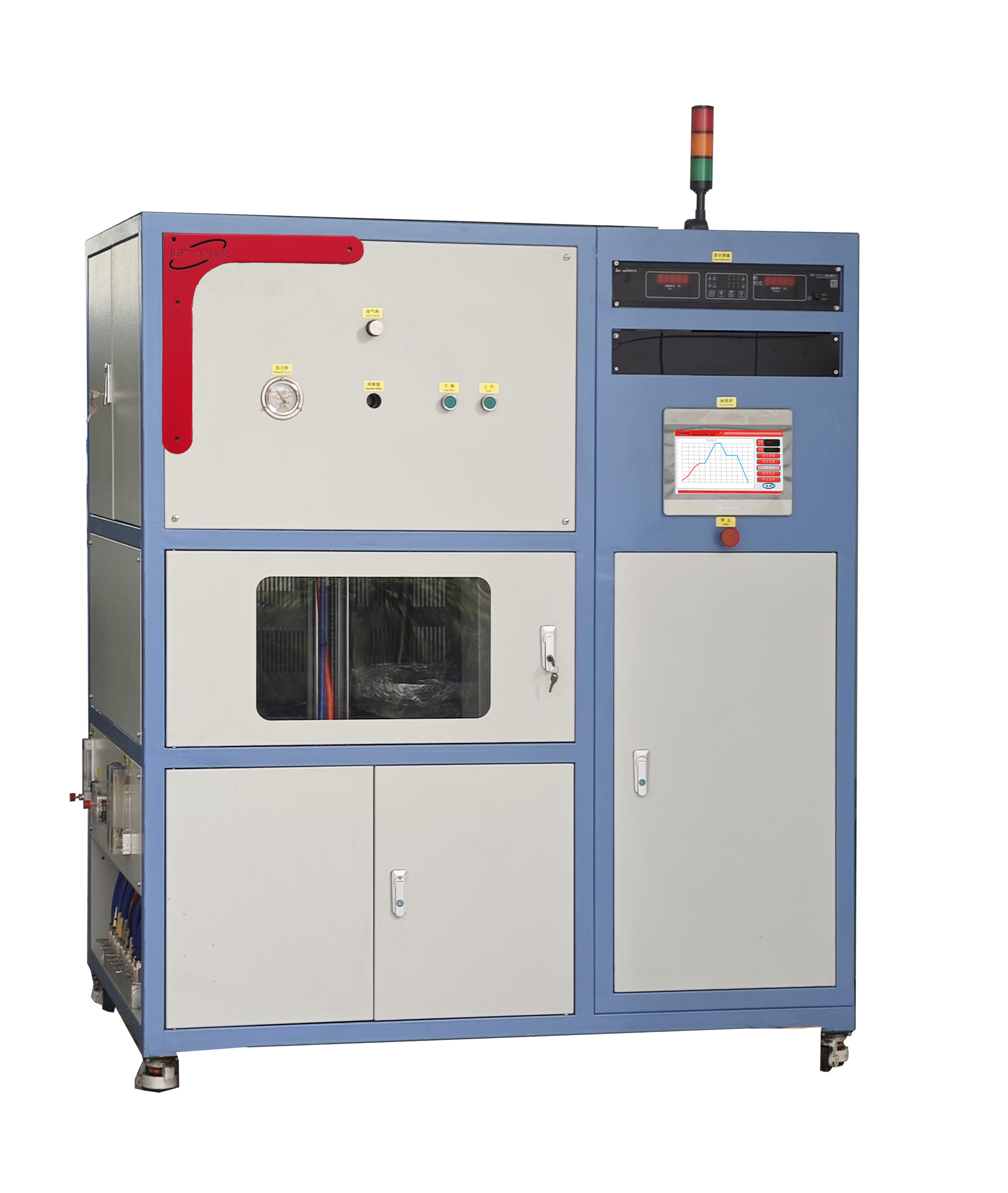

2200℃高真空石墨燒結爐VAHBP-2200
VAHBP-2200是一款2200℃下裝載高真空氣氛燒結爐，其特點是使用高純石墨作為發熱元件。該設備主要用于金屬化合物、陶瓷、無機化合物等在真空或保護氣氛中的燒結或退火處理。此外它也可用于金屬材料的熱處理。
技術資料
相關產品
設備特點 | ? 設備采用立式式爐體設計，具有下裝載樣品結構。使用高純石墨作為發熱體，能夠?qū)崿F(xiàn)360°環形面加熱，確保溫度均勻性好并且控溫 精度高。 ? 可根據客戶需求選配直聯機械泵或分子泵及高真空閥門組成，確保設備在工作過程中能夠達到所需的真空度。 ? 采用PLC結合觸摸屏的控制方式，使得操作更為方便，同時自動化程度也相對較高。 ? 設備還配備有單路進氣系統，以滿足不同的工作需求。 |
結構特點 | ? 采用 SS304 不銹鋼水冷真空腔體 ? 底部樣品臺氣動升降，裝卸樣方便快捷 ? 極限真空度：10-5Pa（采用分子泵） ? 最高工作溫度：2200℃ ? 真空腔室預留進氣口（通保護或還原性氣體），一個排氣口（通空氣） |
工作電源 | ? AC380V 三相 ? 最大總功率：29KW |
加熱元件 | ? 可放樣品最大尺寸：約φ60mm×60mm ? 加熱元件：石墨加熱器，環形分布加熱 ? 加熱元件最高工作溫度：2200℃（≤1 小時） |
爐膛結構 | ? 采用多層隔熱屏、隔熱屏采用石墨及石墨氈材料制作等組成，具有潔凈度好、透氣性好的特點。 |
真空腔體 | ? 采用 SS304 不銹鋼水冷真空腔體， 冷態極限真空6.67×10-5Pa（選配分子泵組）；<10Pa(選配機械泵) ? 壓升率：≤4Pa/h ? 充氣壓力：≤0.03Mpa（Ar、N2） |
密封法蘭 | ? 上端密封法蘭：采用雙層水冷結構，內壁為不銹鋼304拋光，外壁為優質不銹鋼拋光處理;開設熱電偶測溫孔,與爐體“0”圈 緊固真空密封，設水冷裝置。 ? 下端密封法蘭：采用雙層水冷結構，內壁為不銹鋼304拋光，外壁為優質不銹鋼拋光處理與爐體“0”圈真空密封。 ? 密封方式：采用電動推進螺栓密封方式 ? 下裝載樣品臺：采用不銹鋼圓板內壁，設鎢桿、料盤、定位柱、隔熱屏定位柱，開設密封槽、汽缸進出啟閉進出料。 |
測溫元件 | ? C 型鎢錸熱電偶進行測溫和控制 ? 紅外測溫儀用于溫度檢測參考 |
控溫精度 | ? 600~2250±0.5℃ |
溫度控制 | ? PLC+人機界面控制可預存多條溫度工藝曲線，避免不同的實驗工藝重復設置帶來的麻煩； ? .嵌入式操作系統中英文互換圖形界面，10寸觸屏輸入，智能式人機對話模式，非線性式樣溫度修正； |
| 安全防護 | ? 具有超溫報警、斷偶提示、漏電保護等功能； ? 帶有無紙記錄功能對數據進行實時采集 |
氣體流量控制 | 氣體流量控制裝置主要由進氣閥、浮子流量計(或選配質量流量計)、進氣管道、排氣閥等組成，用于工藝所需充氬氣、氮?dú)獾臍夥找螅?/p> 最大充氣壓力≤0.03MPa(微正壓、表壓)。、 |
真空泵（選配） | ? 抽氣口接口尺寸：KF25 ? 抽氣速率：16m3/h ? 電機功率：2.2KW ? 極限壓強 5×10-1 Pa |
真空計
| ? 測量范圍：1.0×10-2～1.067×105Pa ? 測量精度：1.0*103Pa ~1.067*105 Pa ±0.15%的滿量程 1.0×10-1～1.0×102Pa ±10%的讀數 ? 通訊速率：9600/19200/38400bps ? 通訊地址：00-98 ? 電壓輸出：滿量程5V或10V可選 ? 轉換公式：V=4+lg P P=10V-4 (V:電壓，P:壓力Pa) ? 氣體類別選擇：0.20～8.00 ? 安裝方向：任意無限制 ? 電源電壓：18～30VDC ? 電源功率：1.4W(開機時2W) |
